BIM-Model Verificatie Haags Historisch Museum: Hoe nauwkeurig is het BIM model?

In de bouwsector wordt een BIM-model van een bestaande situatie vaak gebaseerd op historische tekeningen. Maar hoe weet u zeker dat dit model echt klopt? Onlangs kregen wij de vraag om dit te verifiëren voor het IFC model van het Haagse Historisch Museum.

Voor deze opdracht hebben we het exterieur van het museum nauwkeurig ingemeten met statische scanners van Farotechnologies. Het interieur hebben we in kaart gebracht met het geavanceerde NavVis VLX mobile mapping device. Deze gecombineerde meetdata hebben we vervolgens samengevoegd tot één compleet 3D-model van het complex. Dit model hebben we vergeleken met het bestaande IFC-BIM-model.

Alinea

De verificatie is deels visueel uitgevoerd en deels met behulp van gespecialiseerde software, waaronder BIMcollab Zoom en ArchiCAD. We hebben onder andere de volgende aspecten geanalyseerd:

Verdiepingshoogtes en vloerdiktes

Ruimtelijke indeling van de verdiepingen

Posities en grootte van wandsparingen, trapgaten, trappen en kolommen

Gebouwomtrek

In een vervolgtraject kunnen we zelfs nog verder inzoomen op details zoals vloerverloop en de scheefstand van muren en kolommen.

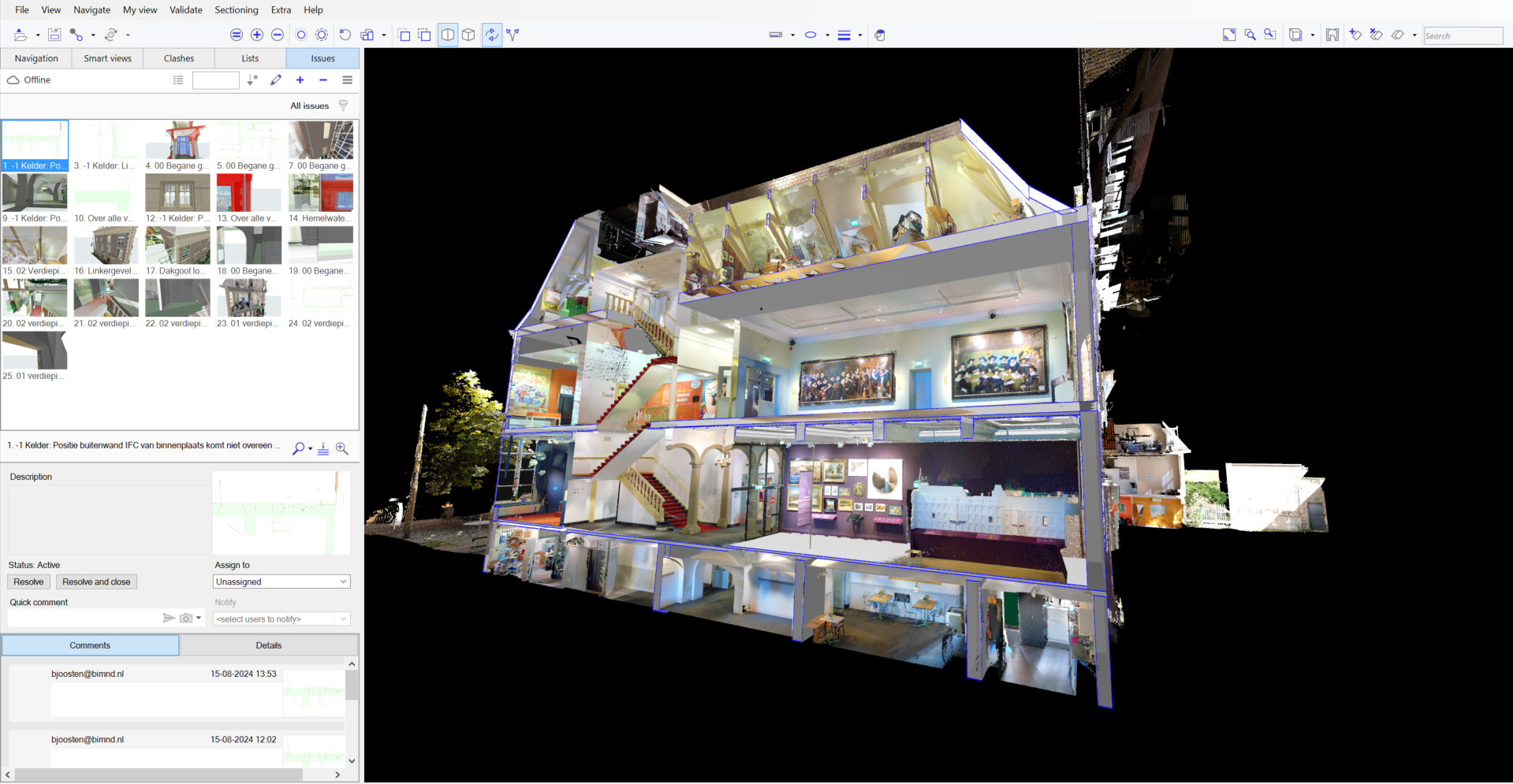

In de bijgevoegde foto's ziet u enkele screenshots van de issues die we hebben aangemaakt in BIMcollab, welke we hebben gebruikt als basis voor onze analyse rapport.

Heeft u vragen over 3D-inmeting en modelverificatie? Neem gerust contact met ons op. We delen graag onze expertise en denken met u mee!
