3d laserscannen en opzetten BIM in Revit monumentale wagenwerkplaats in Amersfoort

Pointcloud naar Revit model Rijtuigenloods in Amersfoort

De Rijtuigenloods, officieel Wagenloods, is een industriële spoorloods waarin vroeger goederenwagens werden onderhouden. Het maakt deel uit van het Wagenwerkplaats terrein in Amersfoort en is een Rijksmonument.

Voor de planvorming van de aanstaande renovatie / transformatie is ons gevraagd de bestaande situatie in kaart te brengen en te modelleren in Revit.

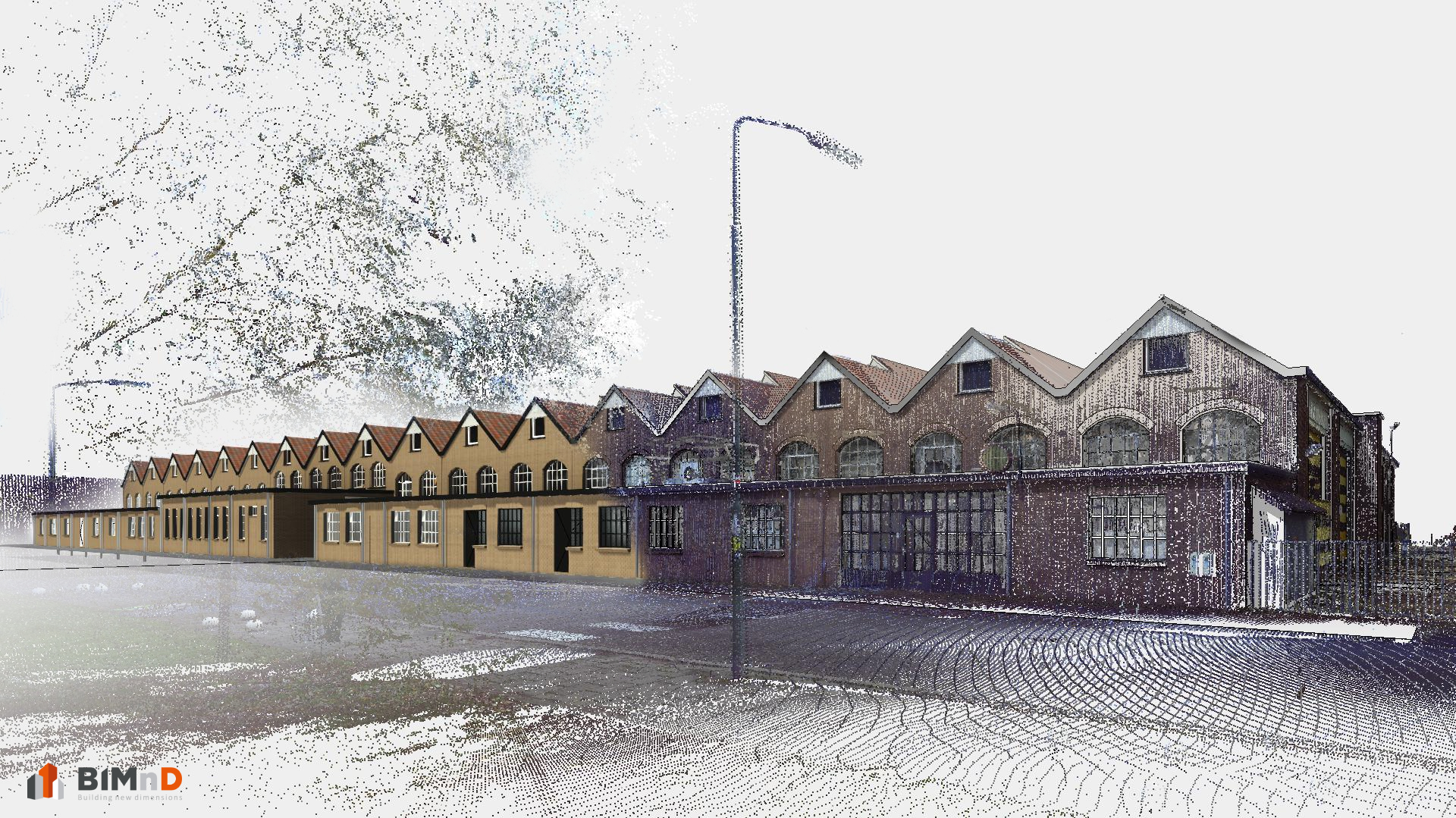

De Wagenloods is een bijzonder gebouw met een bijzonder kapconstructie met langsgevels in zadeldakvorm en in het midden sheddaken. Wij hebben het object met 3d laserscanners volledig ingemeten en de point cloud in combinatie met de historische constructietekeningen omgezet naar een BIM in Revit.

In het model zijn alle spanten, balken en staven van de bijzondere kapconstructie gemodelleerd. Met dit 3d model in Revit heeft de opdrachtgever een solide basis voor het verder uitwerken van de planvorming.



Alinea
Doorsnede pointcloud revit
