Point Cloud inlezen In Archicad

Point Cloud inlezen In Archicad. Archicad kan de volgende bestand formaten inlezen:

.XYZ

.E57

Stappenplan pointcloud inladen in Archicad:

Stel het Object-gereedschap in op de gewenste laag

Ga naar File > Interoperability > Import Point Clouds

Kies in de browser een bestand (.E57 of .XYZ formaat)

Klik op Open.

Het is mogelijk dat uw bestand te groot is voor Archicad indien dat het geval is kunt u uw leverancier van de pointcloud vragen om het bestand te verkleinen.

Na het inlezen van een Point Cloud wordt er een object geplaatst. Dit object is gekoppeld aan een .LCF bestand, een bibliotheek, die al direct gekoppeld wordt aan het model. In File > Libraries and Objects > Library Manager… is de gegeven naam te zien als .LCF bestand.

De standaard locatie van deze bibliotheek is:

Users > <Gebruiksnaam> > Document > GRAPHISOFT > Point Clouds > naam point clouds.lcf



Van Pointcloud naar model

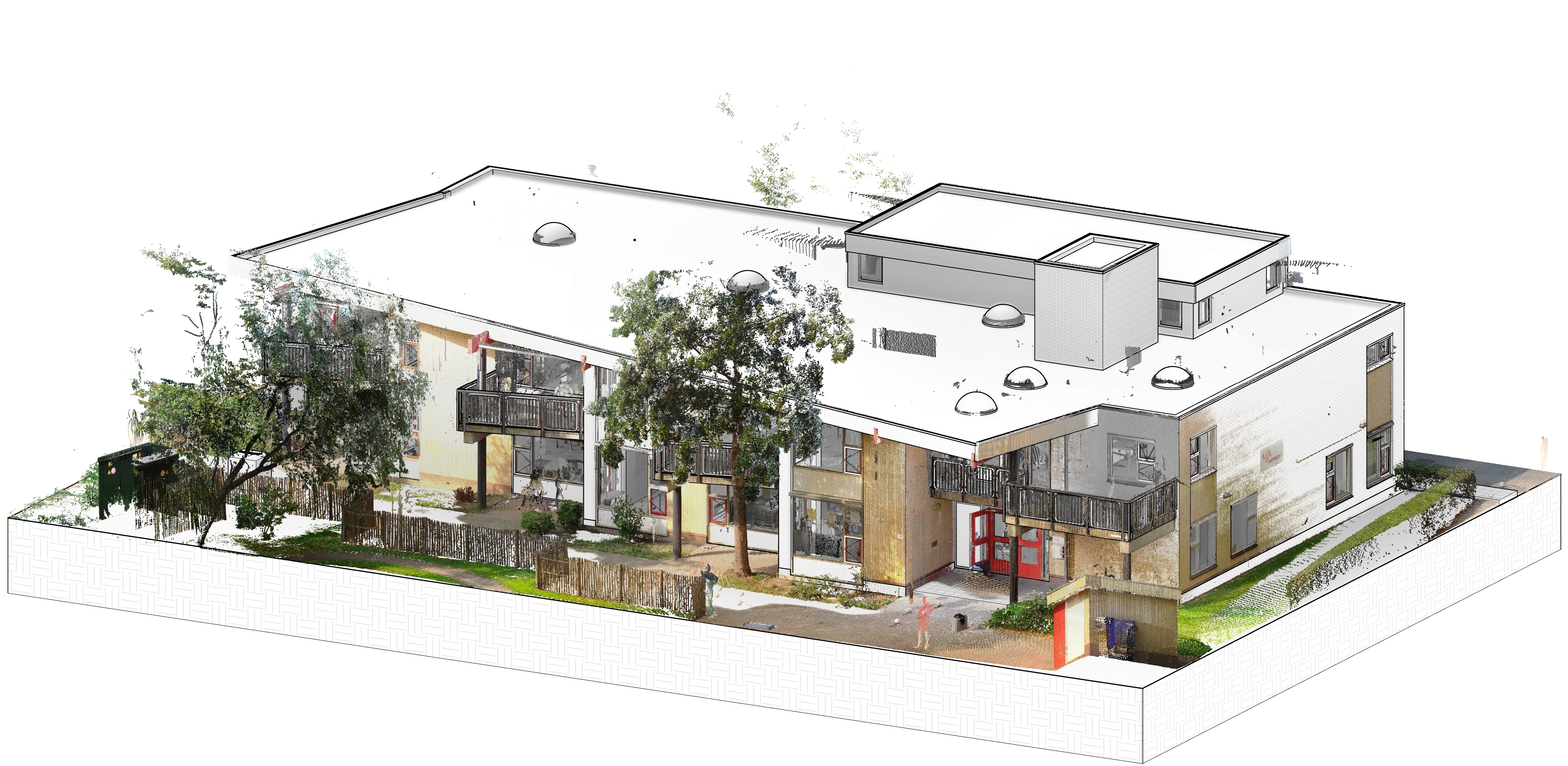

Na de import van de Point Cloud in het Archicad model is ieder punt selecteerbaar en als referentie te gebruiken voor het positioneren van Archicad elementen. Want voor het maken van een model van de Point Cloud zullen de punten overgenomen moeten worden met de standaard gereedschappen.

In Archicad is het ook mogelijk om de Point Cloud en het Archicad model te vergelijken.

U dient dan wel de beide modellen; het model en de 3D scan, op dezelfde plaats te positioneren.

Wenst u meer informatie over pointclouds en of modelleren van pointclouds in ArchiCAD neem dan contact met ons op.
