Point Cloud importeren in Revit met ReCAP

Revit kan een point cloud bestand inlezen dat is samengesteld in het programma Recap. Met ReCAP kun je losse raw scans samenstellen tot één of meerdere point clouds.

Van deze point clouds kun je een .RCP bestand maken voor in Revit. Ook kun je een export maken naar een aantal andere bestandstypes waaronder een E57 file welke weer in meerdere software pakketten te gebruiken is.

Stappenplan point cloud importeren in Revit:

Ga naar de insert tab, klik op point cloud;

Laad hier een RCP bestand (een ReCAP project) of een RCS bestand in;

Klik op open en je hebt de point Cloud in Revit geïmporteerd;

Ga naar manage links in het menu en onder de tab Point clouds zie je nu de geïmporteerde point clouds staan.

Instellingen point cloud:

De weergave en kleuren van de point cloud kun je eenvoudig instellen via Visibility/Graphic onder het tabblad View;

De point cloud kan op coördinaten gezet worden in ReCAP of je kan met de move tool de point cloud op de juiste coördinaten plaatsen.

Nu heb je een point cloud die je als onderlegger kan gebruiken om mee te gaan modelleren in Revit.



Voor meer informatie over opzetten van een BIM in Revit of het maken van een point Cloud kun je ons altijd contacteren.

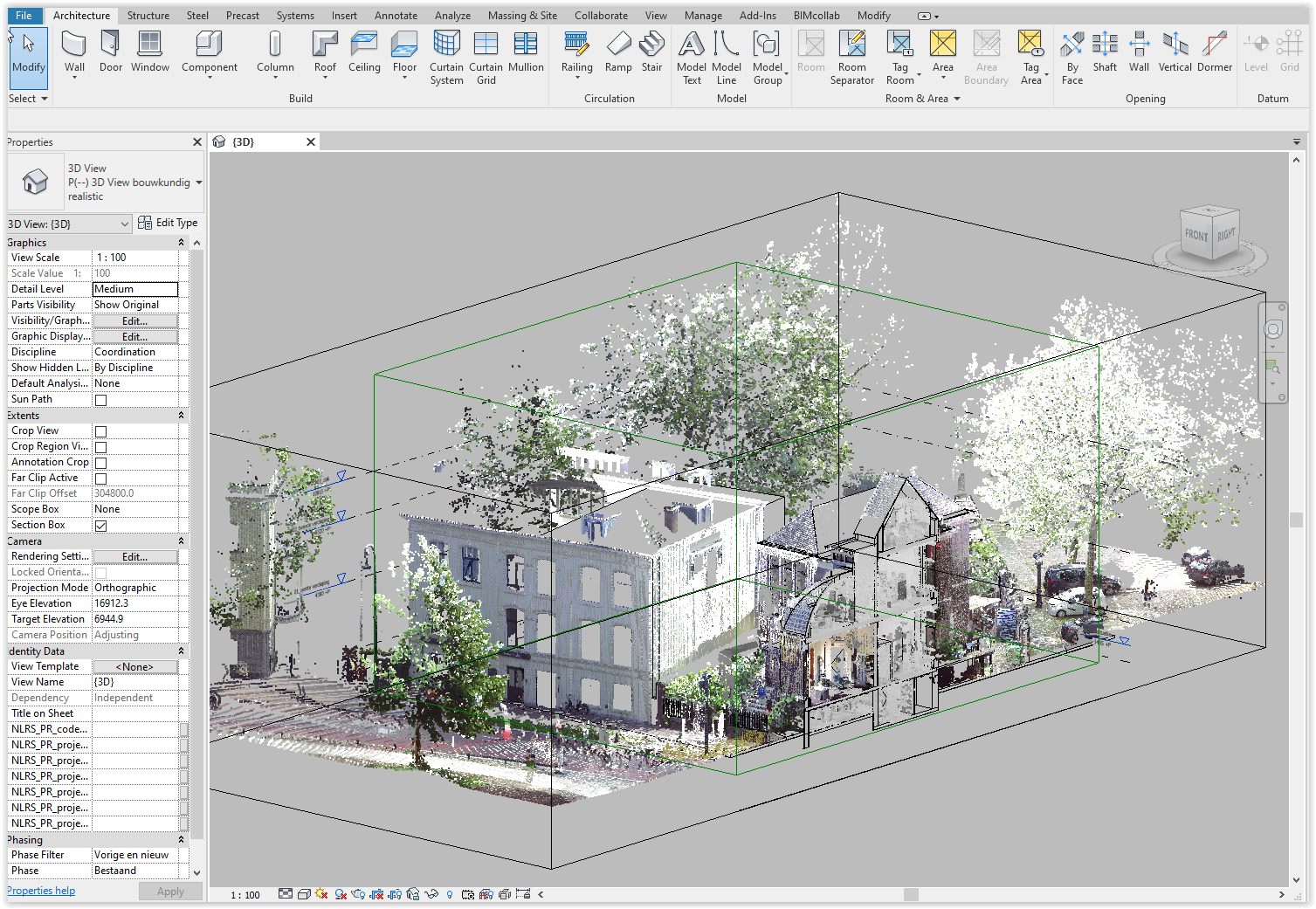

Pointcloud inladen in Revit
